BOSCH数字会议DCN-CCU摄像自动跟踪调试步骤

xycad

BOSCH数字会议DCN-CCU

摄像自动跟踪调试步骤

------谢勇

注意：第1部分是安装完所有摄像头后的硬件操作基本设置。
第2部分以后是全新的进行摄像跟踪的调试。

1、
安装软件前，先对多只摄像头进行地址设定：
Camera1使用,作为全景拍摄,不能作为联动.联动是从Camera2设置(矩阵后面的摄像机输入和控制输入都从第二口接,第一口接Camera1做全景用,如果没有全景摄像机就不要接第一口).
连接完毕通电，即可控制球，此时是球机一起旋转，需要对每个摄像头分配地址码，具体如下：通过键盘将对应的摄像机图象调出，在键盘上按ON、999、ENTER，此时屏幕应该显示一些字符，如ON、XXX、ENTER，跟住屏幕英文提示操作即可（它怎么提示，怎么设即可，不必做任何改动），然后再在控制键盘上切换另一摄像头，再按ON、999、ENTER依次对全部球分配地址。

2、
连接笔记本的串口1和DCN_CCU主机的串口1（连线如图2，----9芯直通线）（调完后是矩阵的com1接主机的com2!!!!）。笔记本的com2连接矩阵切换器的com口。连接方式如图3。注意：笔记本的COM1的波特率要改成19200.
3、
在笔记本中安装光盘中的DCN_NG_DLT软件；(最好默认路径和默认选项进行安装)，语言可以选择简体中文。
4、
按软件提示执行每一项步骤，（通过串口向CCU主机上传程序）即，在Windows的程序菜单里：
a、
执行Install CCU SW（等待2两步骤（1of2和2of2）完毕后再进行下一步）
b、
执行Download Font
c、
执行Enter License
d、
执行Download Optical Unit Firmware（可以不管）
5、
拔掉DCN_CCU主机的串口1的连接线，接到主机的COM2上。（连线不变）。
6、
之后，安装摄像头软件DCN_NG_SACC，可以安装简体中文，并运行它。如果弹出时间很长，则说明没有连接上。如果连接和通讯正常的话，在右下角显示新发现的话筒数量，摄像头也有一个或多个被发现。
7、
运行弹出窗口后，一般cam1不选择。因为came1是作全景的。要选择cam2和came3。

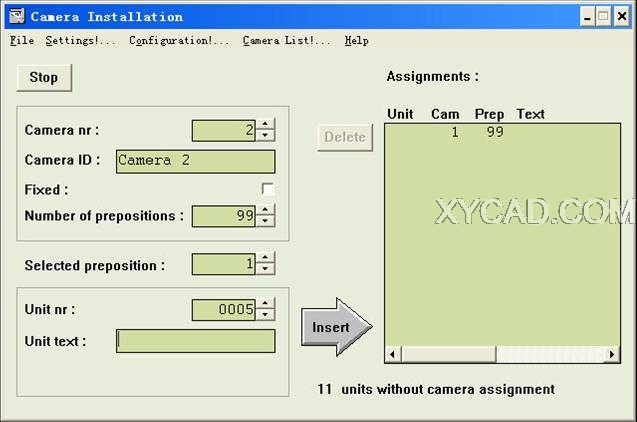

刚启动软件时，会检测到所有已经连接正常的话筒数量在右下角。话筒上有某一只话筒会亮。此时要先点一下“插入”，即：把全景摄像机1插入进去，（虽然我们一没有接任何摄像头）。因为实际进行跟踪的摄像头接在第二个口，用键盘控制摄头来对准亮的那只话筒到合适位置，然后点“插入（Insert）”；然后下一个会亮起，然后再用键盘控制摄头来对准亮的那只话筒到合适位置，再点“插入（Insert）”，依次类推，调完所有话筒。
7、开始调试。想用哪个摄像头就选择它，然后看


线序的焊接：
图1是最终连接DCN_CCU的com2和矩阵切换器的RS232com1连线。（MALE公头，Female：母头）
图2是DCN_CCU连接笔记本的串口com1的。
图3是笔记本com2连接BOSCH的矩阵切换器的com口。
通过笔记本安装CCU的软件时，用的是CCU的COM1和笔记本的COM1,而调节摄像头自动跟踪时，用的是笔记本的COM1和CCU的COM2。

有时，当你发现你的某个话筒不在会议系统中时，则需要从上面的第2-----7步再来一遍！

当调试完所有的自动跟踪后，想重新调整摄像头的预设位，则按下（关闭）某个话筒再打开它，此时屏幕上方中间会出现一个数字例如5，记住此数字，并重新通过控制键盘调节好合适的摄像位置，（此时话筒是开着的）然后再在控制键盘上按SET、5、Enter.则，此预设位就覆盖原来的调试而存储了。

接笔记本调完后，直接关闭软件。并保存。
然后，连接矩阵的com1和主机 CCU的com2即可,不用关主机CCU。（注意不要插反了！）



xycad

上面是我心血总结，希望对调试视频会议自动跟踪的朋友有所帮助！
