智能化大厦各系统技术说明

[复制链接]
 楼主| 发表于 2008-3-28 12:08 | 显示全部楼层
涉及音响灯光机械视频方案从此不求人,秒拿预算!
3.1.1功能要求1 Y3 ]% n* Q0 b: O4 r9 J
3.1.1.1在主席台、讲台上可做多媒体演示;
% A& ?. L5 D/ I. j; U3.1.1.2主席台有多个话筒通道可同时使用;
* p* U4 j+ z" V) i3.1.1.3 设有1个主席和多个代表席,可举行报告会和讨论会议;1 ^: Q: V2 N% O9 P8 r
3.1.1.4 各类会议可加入远程视频会议;
. ^# x: @. Z# Y4 T' ?5 |+ i/ Z3.1.1.5 可举行功能完善的小型文艺演出和DVD影院播放;( z- t1 i* m3 Q! d/ |7 B  X' V
3.1.1.6 音频中央调控系统用数字式MediaMatrix和系统软件包组成,系统具有CobraNet、TCP/IP通讯接口,可通过专线或光纤连入以太网进行远程控制和维护。。
# \" X; C& r8 [; S8 o        3.1.2 扩声系统的技术指标- k3 G: L* K) n' u2 M
3.1.2.1最大声压级:125~4000Hz  ≥98dBspl;
0 j2 s1 H! ?1 E) j) y$ h0 V1 Q3.1.2.2传输频率特性:63~8kHz  允许+4~-12dB、在125~4000Hz允许<±4dB,以125~4000Hz平均声压级为0dB;3 z/ B* Y9 I2 a1 K0 i( j* M2 j0 c
3.1.2.3传声增益:125~4000Hz平均值≥-8dB;
0 t$ y) @' ?1 w) v! s0 _: ^3.1.2.4声场不均匀度: 1000Hz、4000Hz  ≤8dB;
. |) j( A: H, |1 g) Y6 g( B% H以上各点要求均达到国家有关标准GYJ25-86“厅堂扩声系统的声学特性指标”音乐语言一级标准。
 楼主| 发表于 2008-3-28 12:08 | 显示全部楼层
3.1.3会议中心各系统的设计思想与组成:
7 {0 P0 X' Y  H- y利用Crestron中央集成控制系统及MediaMatrix媒体矩阵的DSP音频处理系统,可以做出预定的场景选择,随时调出正确的视频、音频及灯光的参量来满足所需要的功能。这样,可以消除和减少因操作人员疏忽而发生的错误,同时也能够大大减少每次在系统功能转换时所花费的时间。
 楼主| 发表于 2008-3-28 12:08 | 显示全部楼层

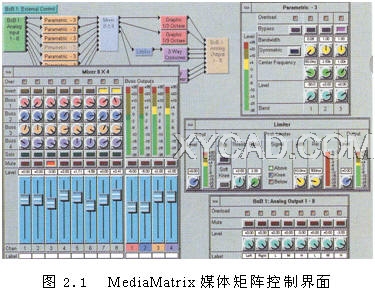

MediaMatrix媒体矩阵系统与CRESTRON触摸屏+ H( L9 M% A5 X7 J1 A- g
3.1.3.1 多媒体演示7 }3 p6 J6 W! ~7 }: G# A0 p) a0 a+ v
讲台应安放在舞台中间或是距离入门较远的那端,在讲台上有以下设备和接口:
; J  ]1 _0 e; S1 @5 S5 h&#61656;        接入局域网的PC机
0 L: p5 b. ^$ h, O4 u9 E6 X' E&#61656;        笔记本电脑的接口介面7 M2 n+ ^6 u5 H6 B+ i, _
&#61656;        AV接口介面
# x, p/ y  W/ H&#61656;        LCD液晶电脑显示器
7 f- ^8 h8 v2 C0 B7 `2 W&#61656;        LCD液晶预先监视器( [  }% P3 e& P: y7 _7 S
&#61656;        Crestron集中控制系统触摸控制屏2 z% O5 }7 Y  j: J0 H
&#61656;        鹅颈式讲台用话筒
4 s. p, O7 W2 X( \  z! v. a0 t同时在放置讲台的二个位置的地面也有以上设备的嵌入式接线盒。
 楼主| 发表于 2008-3-28 12:09 | 显示全部楼层
Crestron控制面板可以对所有设备,例如:信号源的选择、所有音量的控制、投影机及银幕的控制、音频会议、视频会议房间灯光、窗帘以及空调做全面控制。若讲解者不习惯使用讲台上的触摸屏控制设备时,一个经过简单训练的操作员可以用一台无线触摸屏在控制室内或在观众席中进行控制。; Y! D  n1 A" s1 d! u
3.1.3.2台上主席台0 |$ K, B! F' h: L
当台上设有主席台时,主席台的代表可以每二人使用一个台式界面话筒讲话,如果是主席跟重要代表开会及投票时,也可以用这个安排。这样,台上展示给观众的画面就会美观很多,特别在有摄像和录像时这点尤其重要。
 楼主| 发表于 2008-3-28 12:09 | 显示全部楼层
同时在主席台位置的地面也安装有给话筒和会议系统用的隐蔽嵌入式接线盒,用来给开会时使用的话筒插入,如果需要的话Crestron无线触摸屏,也可以放在主席台上。
! U% b/ U5 ?  W7 a8 o, P' \3.1.3.3视频会议
+ f# A3 Q0 Z3 `* `- Q! b通过触摸屏自动将远端和本地的图像分别投放到二个投影机上,同时自动调整DSP音频系统,将台上的每个话筒和会议代表系统的音频输出进行回声消除处理,而所有的灯光都会自动调整到最适合的光度以利于摄像机,这个IP控制的视频会议系统如需要的话,可以在768K传输速度显示高分辨率的影像。
+ r: `, k; |8 d7 R* C& R3.1.3.4现场文艺表演
2 T  x! d# A* j$ A/ l$ C多个话筒可以插到台上的话筒插头,然后连到一个多路的模拟调音台来完成多种不同表演的基本要求,如果需用更多通道的表演乐器拾音,可以临时增加连线及更复杂的调音设备和处理设备,因这样的情况不会经常发生,所以当需要时这些设备是可以从别处租借来,但主音箱和扩声系统是足以能完全胜任这种需要。
 楼主| 发表于 2008-3-28 12:09 | 显示全部楼层
3.1.4音响扩声系统
1 _0 S+ g: C. ^6 I  N, Q: d7 b音响系统的心脏采用了MediaMatrix媒体矩阵DSP系统,它控制整个音响系统的增益结构,自动调音及音源处理,各类的鹅颈讲台话筒,台上界面话筒,无线领夹话筒及无线手持话筒都直接输入到MediaMatrix媒体矩阵系统,然后每一个单独做均衡调整,多种音响系统的预设场景都可以从Crestron触摸屏直接调出来。& J+ |  G; c5 M, g0 e
MediaMatrix媒体矩阵屏幕可显示所有的功能,例如:调音台、均衡器等的调整全部都可以储存作为一个预设。同时,通过媒体矩阵可以将多个会议室的扩声系统集中控制,或举行联席会议,大大降低操作人员的工作强度。并可通过以太网进行远程控制和监听。
 楼主| 发表于 2008-3-28 12:11 | 显示全部楼层
安装的Peavey音箱,分为左、中、右来完全覆盖所有的座位,另还有一套侧墙悬挂并带延时的音箱系统,在作影院功能时也可以作为一个环绕声系统。
 楼主| 发表于 2008-3-28 12:11 | 显示全部楼层
3.1.5视频系统
* v; x# T9 s  q1 w! }+ `# `' ~这个视频系统具有高度的变化能力来适合会议中心的各种不同的使用功能变化,因而系统设计采用一组共二台投影机完成以下的用途,两个3500流明的XGA基本分辨率的投影机,产生两个尺寸同样大小的投影图像,这样就能够同时放映用两个不同的摄像机摄取的图像,例如,在台上的演讲者及台下的一个发言代表,同样在举行视频会议的时候,远端与本地的图像可以同时并排投射,根据与会要求使用哪一种投射系统,可通过Creastron触摸屏调出预设的演讲或会议场合。  c7 {: j  o5 c
本系统是采用最优质的Extron视频开关,速率转换器及电脑界面来保证获得最好的图像。
 楼主| 发表于 2008-3-28 12:11 | 显示全部楼层
整个会议中心的灯光亮度控制包括在台上及座位地方对整个场所的应用是很重要, Crestron控制系统通过编程来提供各种不同的灯光场景,只要在Crestron触摸屏就可以调出各类的演讲或者是会议环境,当我们了解了座位上面的建筑灯光设计,我们就可以提议合适的光暗及开关器材来控制这些灯具,系统还提供几个650W的射灯设备来照亮讲台及主席台,但不会把灯光漏射到投影幕上。
 楼主| 发表于 2008-3-28 12:12 | 显示全部楼层
3.1.7中央视频会议系统: k" R7 |$ @! e
在整个智能化大厦共有多个区域需要安装视频会议的设备:
; d0 M+ Z1 C) d5 T5 }/ g会议中心;智能化大厦会议室;多媒体会议室;宴会厅等。
* H* \1 Q( J' |2 t在有些区域还需要通过ISDN或专线接上多个远程端点用于举行多点会议,这就可能需要一套较大型的系统,从而能够把整个视频会议设备接上H.323系统。该系统设计有以下优点:6 r. I% j( u5 M6 I( z/ K( a
&#61656;        不论是否接上多点会议或接上会议中心的高质量信号,所有带宽均是自动分配。
7 [* l! d' y4 \. g1 b: ^( b# x&#61656;        可以方便地增加更多的会议室,例如在附近的其它建筑物。
( t; l4 m% V: @3 R' e" c1 v' s) e&#61656;        随时接上网络、个人PC及流动显示设备即可实现电视会议,只需插进线路便能立即启动。
1 n9 ]* [8 R2 T* e& \&#61656;        可利用IP界面作远程监察任何房间系统的运行情况。
7 \& z; E" }8 Z&#61656;        使用者或系统行政管理员可利用IP界面预定及安排会议时间。+ M6 j. v; R" e
&#61656;        能够将每个房间的会议用量及长途通讯费用做出统计和进行分析。) q3 F/ A. p4 [( `4 ^8 ?9 K
&#61656;        每月的PRI线电信费用将会比用多路BRI线减少许多。
. G) G+ I: B+ Q5 ?- y; `5 x&#61656;        可以通过本地、LAN、Web把软件进行升级。
