电脑笔记本的虚拟示波器 DSO-2090 USB

hantek123

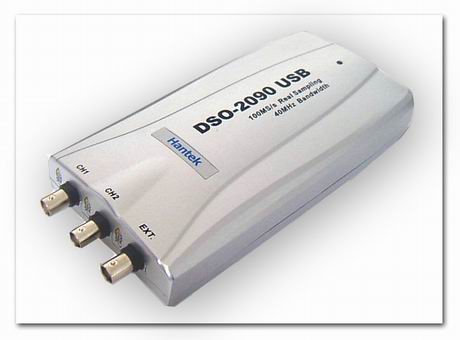

虚拟示波器 DSO-2090 USB

登录/注册后可看大图	登录/注册后可看大图
登录/注册后可看大图	登录/注册后可看大图
登录/注册后可看大图	登录/注册后可看大图
登录/注册后可看大图	登录/注册后可看大图
登录/注册后可看大图	登录/注册后可看大图

. 特点

流线型设计,体积小巧, USB2.0接口,免电源,与台式示波器类似界面,易于上手.
更适合于笔记本电脑，生产线维修调整，便于出差使用。
小的尺寸(mm):190(L)x100(W)x35(H) ,便于携带.
.高刷新率, 高采样率,100MS/s实时采样.
软件支持: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,VISTA
20余种自动测量功能, PASS/FAIL Check 功能,适于工程应用.
波形平均,余辉,亮度调节,反向,加,减,乘,除,X-Y显示
波形数据可以按时间和电压输出到EXCEL,BMP,JPG。
FFT 频谱分析
一台电脑可同时连多台示波器,轻松扩展通道数.
二次开发库提供,Labview\VB\VC\Delphi\C++Builder 开发示例提供
3. 技术指标

通道 2通道

阻抗
1MΩ 25pF

耦合
AC/DC/GND

垂直分辨率
8Bit

电压量程
10mV-5V, 9Steps

垂直精度
±3%

时基量程
4ns-1h, 38 Steps

垂直位置可调
有

输入保护
Diode 嵌位
X-Y
有

自动设置
有 (30Hz to 40MHz)

外触发输入
有

水平方式
自动, 标准, 单次

触发斜率
+/-

触发电平可调
有

触发类型
模拟

触发源
CH1, CH2, EXT

预触发
0-100% 选择

存储深度
10K-32KB/CH

单次带宽
DC to 40MHz

最大实时取样率
100MS/s

取样率选择
有

辉线显示
点/线, 波形平均,余辉,亮度调节.

网络
开/关

垂直模式
CH1, CH2, Dual, ADD

光标测量
有

频谱分析仪

通道
2 通道

算法
快速富氏变换,反向,加,减,乘,除.

带宽
40MHz

光标显示
频率,电压

数据点
10K-32K 每通道

配套
S/W CD, probes, manual, USB cord

4．应用程序：

软件支持: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,

VISTA

5．二次开发：

       提供常用开发平台下的DEMO源代码(VC、CVI、VB、LABVIEW)和开发

   技术支持。

6．配件：

S/W CD, probes, manual, USB cord
