（尝试）使用草图大师sketch up给EASE建模

isfahan

谷歌出品的草图大师（SKETCHUP，简称SU)可以建立并导出DXF格式三维模型，和CAD、MAYA相比，草图大师建模特别的简单和方便，模型精度也足够在声场分析建模用途。
        由于没有找到相关介绍，所以我的步骤都是自己摸索的，这里贴出来跟各位同行探讨一下。

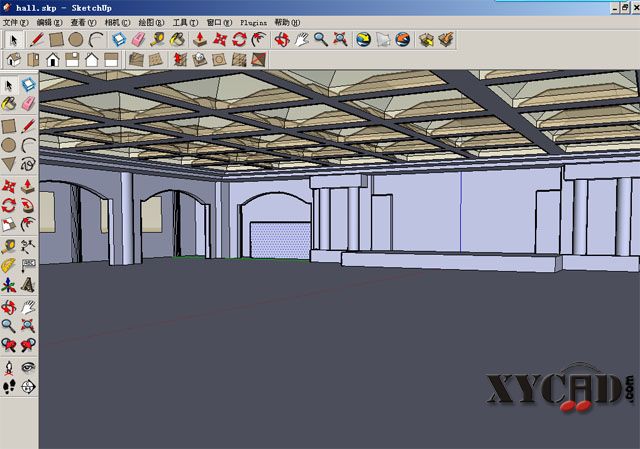

        把房间的建筑图纸CAD删减一下，保留跟房间结构有关的内容导入SU，拖拽几下就建立了模型。建模过程就不多说了，网上介绍很多，基本上学两三个小时就可以上手了。这也是它的优点。

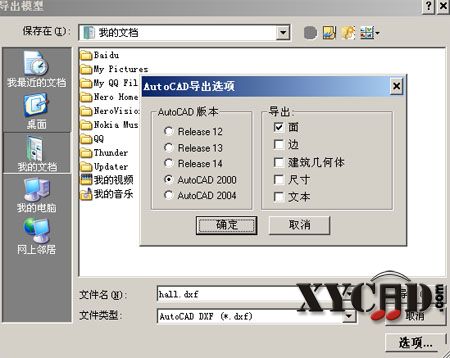

       模型建立以后可以导出成DXF格式，我选择的是只导出模型中的面，保存成CAD2000/2004格式。

这样做出来的DXF格式，EASE是不认的，因为所有的面都是“多面网格”的属性，因此把这个DXF文件放到CAD里面“炸开”一下，就可以变成“三维面”属性，这是EASE支持的导入类型。

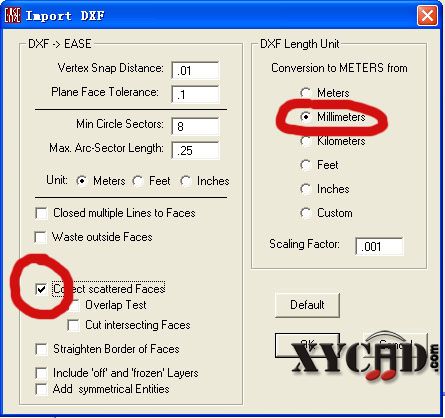

    修改过的DXF文件就可以导入EASE了，导入设置要选择对应DXF文件的长度单位，另外还要选择COLLECT SCATTERED FACES(汇集离散的面），否则出来的面都是三角形拼起来的。


    在实际使用过程中，由于EASE里面没有“回”字形的面（面上不能带洞），所以做柱子之类的模型时候一般柱子的底和顶需要在EASE里面重新连一下，并贴到（IS COAT OF)所附着的面上即可。

    这个软件我用的时间不长，EASE本身我也不太熟悉，抛砖引玉了。

isfahan

自己顶一个先。
不知道各位高手在DXF文件中怎么处理回字形面（带洞的）？

yangjie

四个梯形或一个梯形一个多边形，类似舞台口

ZGGZWFZ

这个是新话题，虽是简单描述，还是很感谢楼主的无私分享

aini976186

值得试下.......................

hothuo

dxf文件用autocad也可以做

isfahan

我就说草图大师很方便嘛，现在EASE4.3也支持直接导入SU的文件了，估计以后SU也成了音响工程设计人员的必修课了。

叶建笔（小猪）

谢谢楼主推荐 值得学习`

  越方便的软件对我们建图很有帮助`````

xiaotuzi

和你同感 ，SKETCHUP还可以做3D漫游动画，工艺流程动画，总之很简单但很强大

xq0352

学习了,顶了哦
