刚做的一个音箱插接线说明

pengjiangui · 发表于 2009-1-3 17:08

您需要登录才可以下载或查看，没有账号？注册

×

刚做的一个音箱插接线说明，呵呵

ivan · 发表于 2009-1-3 19:26

怎么有下载的没人回帖呢？

小四 · 发表于 2009-1-4 09:17

谢拉楼主！！我来顶一下！

xycad · 发表于 2009-1-4 09:21

画的不错，应该多出点这样的东西，能不能再画个音箱上去帮助新手更好理解些？

yql · 发表于 2009-1-4 14:48

如果做一些文字说明那将是更完美,画得不错.

pengjiangui · 发表于 2009-1-4 15:26

呵呵，好，马上跟上。呵呵

本来是一个线性演出的设备，整个系统都做好了给甲方的，为了防止对方出差错，还是做了这个音箱插的接线图给他，呵呵……
接下来，图片跟上了，呵呵……

[ 本帖最后由 pengjiangui 于 2009-1-4 15:31 编辑 ]

pengjiangui · 发表于 2009-1-4 15:36

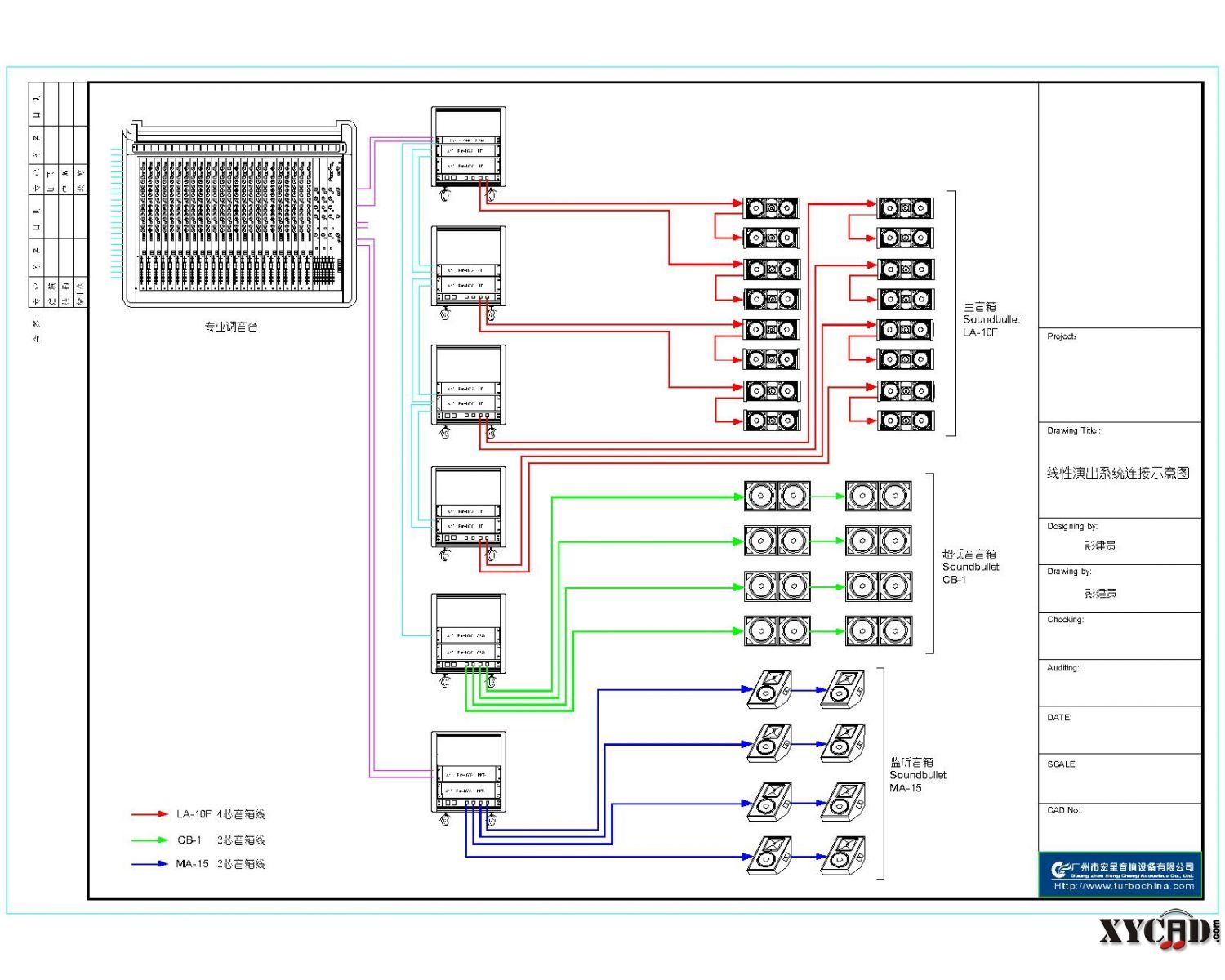

连航空机柜也弄上了，呵呵……
其中：接线性音箱的功放机柜，放两台功放，一台推高音，一台推低音；
超低音和返听音箱，都采取并接的方式。

小周 · 发表于 2009-1-4 15:36

wetv 36yn r67iu578srthbtyujhut

xsl8014 · 发表于 2009-1-5 16:41

阿贵哥真厉害

pengjiangui · 发表于 2009-1-5 18:54

原帖由 xsl8014 于 2009-1-5 16:41 发表

 登录/注册后可看大图

阿贵哥真厉害

哇塞，终于见到徐工了
