美国ART MX225 4进10出 音频信号分配器的使用方法(图文)

[复制链接]
发表于 2018-1-30 17:30 | 显示全部楼层 |阅读模式
涉及音响灯光机械视频方案从此不求人,秒拿预算!

亲,只有注册或登录才能下载更有用的哦

您需要 登录 才可以下载或查看,没有帐号?请注册

x
本帖最后由 shanshanlaichi 于 2018-1-30 17:32 编辑


ART MX225-1.png


     美国ART MX225设计用于对在分配音频系统中的多台功放或有源扬声器的音量进行遥控。两个立体声信号源可分配到5个输出分区任意一路。 每路信号源输入对都能分离出左、右平衡线路电平信号。每个输出分区具有输入1和2信号电平控制 、带单声道指示的立体声/单声道选择器、LED电平表和左、右平衡线路电平分区输出。所有音频连接器都是平衡的XLR插座。内部电源和1U的19英寸机架箱体便于固定安装和长期稳定使用。

产品特点

●左、右平衡信号源1和2输入,能接受立体声或单声道信号源 。
●信号源1和2输入通道可被路由(分配)到所有(5个)区域通道。
●五区域通道具有控制信号源1和2的电平控制器,左、右平衡输出XLR连接器。
●在每个区域的立体声/单声道选择器用于将左、右信号混合成单声道信号模式。
●在每个区域通道的单通道指示LED用于指示区域选择了单通道信号。
●在每一区域通道的5个 LED电平平用于指示每个区域的信号电平。
●音源1 和 2 LED指示灯显示当前信号源状态。

详述:
输入连接器: XLR母头平衡(x4)
输出连接器: XLR-公头 平衡 (x10)
输入阻抗: 47k欧姆
输出阻抗: 200 欧姆
最大输入电平: +20dBu 平衡
最大输出电平: +24dBu 平衡
最大增益: +6dB
信噪比: >90dB typical
总谐波失真(THD): .05% 标准
电源需求: 美国105 to 125 VAC / 50-60Hz, 15W 标准
体积 (高x宽x深 英寸): 1.75 x 19.0 x 7.25
体积 (高x宽x深mm): 44.5 x 483 x 184
重量 (磅/公斤): 5.34 / 2.42

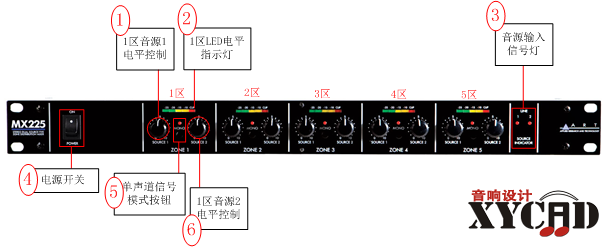

MX225前面板介绍:

ART MX225-2.png

1、        1区音源1电平控制旋钮——控制音源1到1区的音量大小。
2、        1区LED电平指示灯——显示音源1、2到1区的电平状态。
3、        音源1、2输入信号灯——有信号输入就会亮起。
4、        电源开关——ON打开,为设备提供电源。

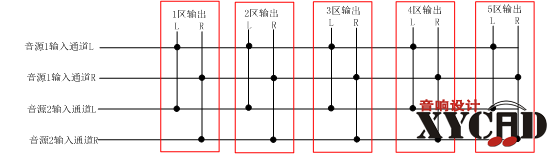

5、        单声道信号模式按钮——弹起为立体声模式,这时,音源1和音源2的左声道输入将路由到每个区的左声道输出,右声道输入将路由到每个区的右声道输出,如下图所示:

   ART MX225-3.png

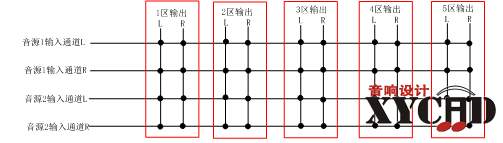

按下时为单声道模式,这时,音源1和音源2的左右声道输入将会分别路由到每个区的左右声道输出,如下图所示:

ART MX225-4.png

6、        1区音源2电平控制旋钮——控制音源2到1区的音量大小。

MX225后面板:

ART MX225-5.png

1、        音源1-2的L/R输入通道——左、右平衡信号源1和2输入,能接收立体声或单声道信号源。
2、        1-5区的L/R输出通道——5个区,每个区可以接1个立体声输出。每个区的输出可以通过前面板的旋钮和按键控制。
3、        电源插座和保险丝——3针电源插座,插座下方有一个保险丝。

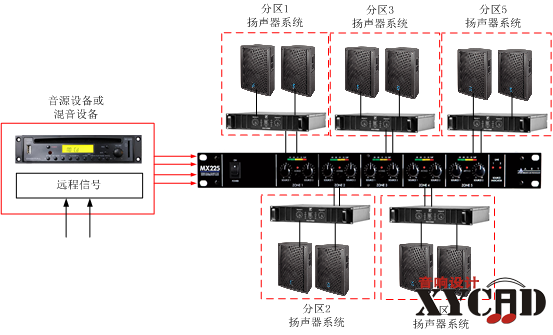

应用实例1:

ART MX225-6.png

适用场合:酒店、录音室、俱乐部、剧场。

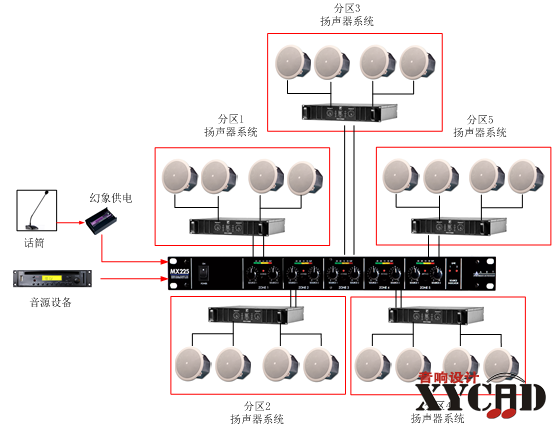

应用实例2:

ART MX225-7.png

适用场合:酒店、俱乐部、剧场等公共场合。

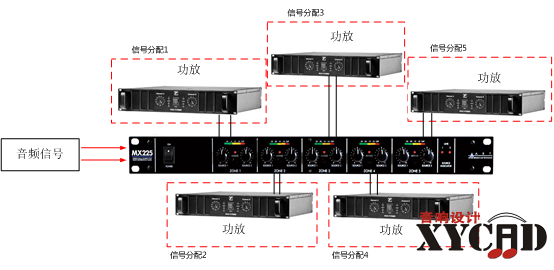

应用实例3:

ART MX225-8.png

适用场合:酒店、俱乐部、多功能厅,音乐厅,剧场。
