联思普瑞高速电力载波DMX512控制器

linksprite

高速电力载波DMX模块
联思普瑞高速电力载波通讯模块不仅有着良好的兼容性包含RS-232、RS-458接口，还可以插入USB母版，还有着优越的通信优点：可以双向通信，最大速率可达5M；而且，不仅可以得知通信节点，还可以查询远端节点并收到数据。
DMX作为一种新的通信协议，因其简单性、可靠性以及灵活性的特点，越来越多的应用于灯光控制领域。当将DMX协议加载到联思普瑞高速电力载波通讯模块之后，可以将两者的优点完美的结合在一起，达到完美控制灯光的目的。

模块组成：

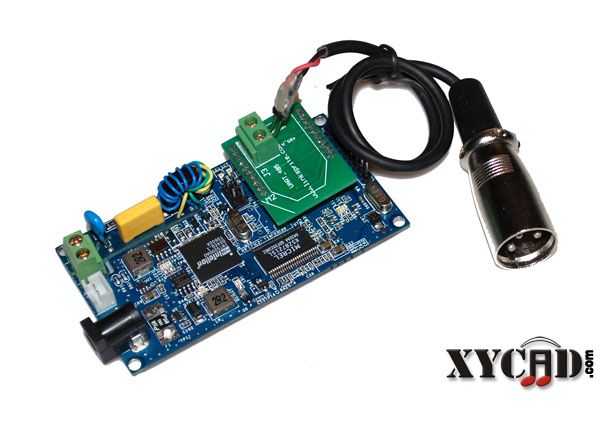

•        高速电力载波通讯母版
•        RS485
•        RS485 、 DMX512

2 功能特点

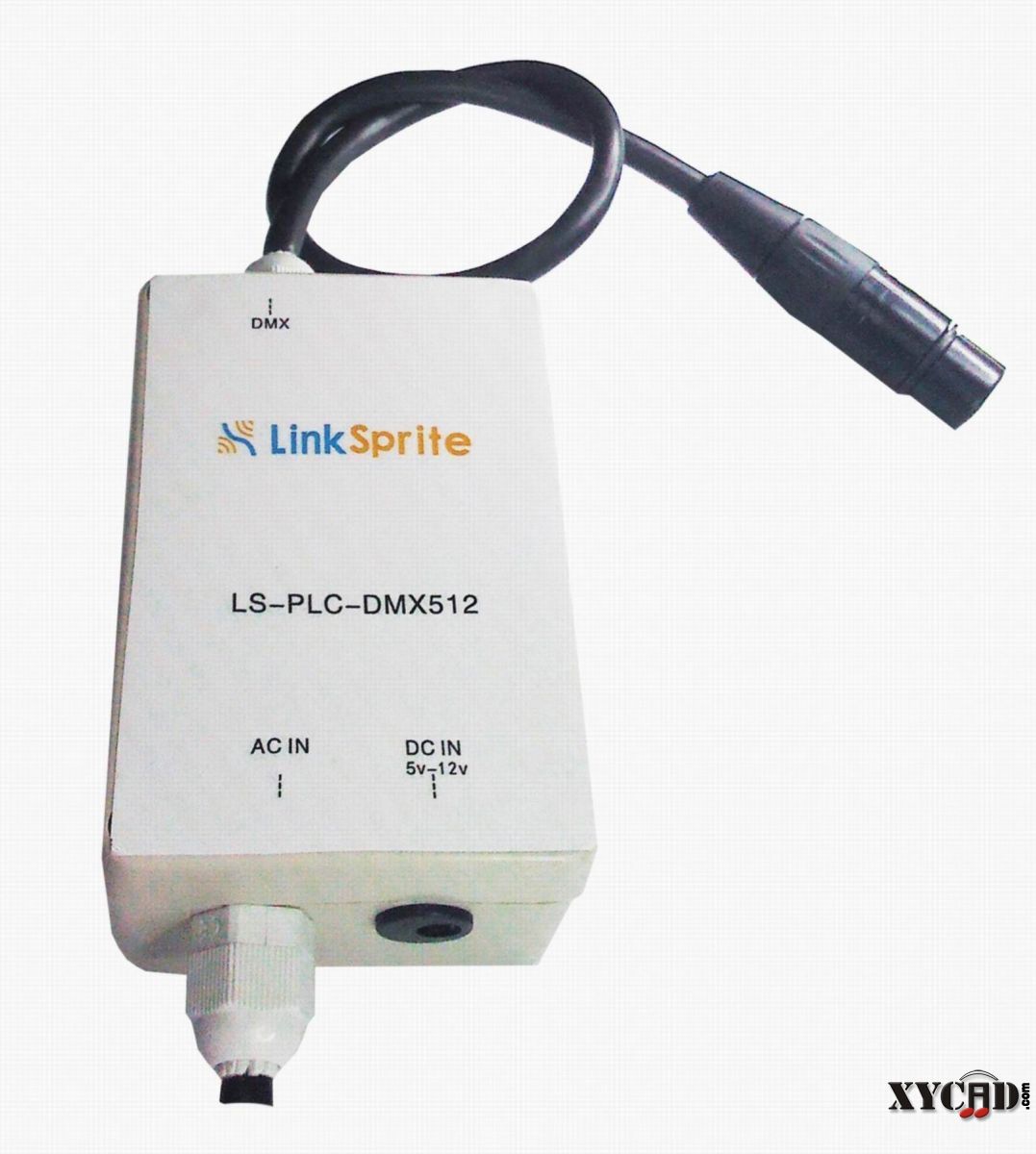

联思普瑞DMX512电力载波控制器
•        直流和交流供电。
•        透传模式，即插即用，不需要任何编程。
•        Homeplug 1.0
•        电力线传输速度可以达到5Mbps
•        内置纠错模式
•        用于高级确认的AT命令
•        RoHS
3 产品参数
模块名称        PLC-UART-LS
接口        UART
工作电压        交流110V/220V 50/60Hz 直流
模块电压        外接5V-24V
调制        FSK
载波频率        262K/144KHz
纠错        FEC（向前纠错）
裸数据传输率        20Kbps
最大数据包长度        320bytes
中继站个数        3个
发射距离        300英尺（无中继站）
支持的节点个数        65535
LED        电力线LED 系统LED 串口LED



联思普瑞（武汉）电子科技有限公司
联系人：金翔
地址：武汉东湖新技术开发区光谷软件园E3-1101
电话：  027-87608172   15927612420
Email：xiang.jin@linksprite.com
网址：中文：www.linksprite.cn
      英文：www.linksprite.com

liuchuang

可否给出个该产品在舞台灯光系统中的应用连接图出来？

gzxzw

没看懂，是把DMX512控制信号从原来的电缆/网线媒体，改成电力线为载波媒体吗？

linksprite

回复 2# liuchuang

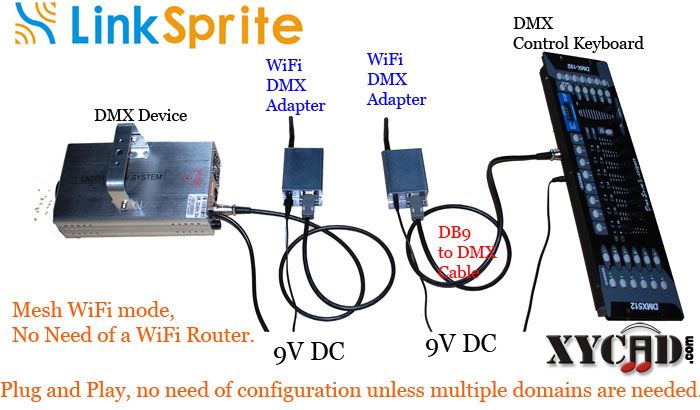

这个是WiFi的连接示意图，载波模式只需要保证DMX控制台、DMX设备、高速电力载波DMX数据转发器在同一个电力线上就可以达到控制的目的。
