2008北展•看开关电源功放

好奇达人 · 发表于 2008-6-12 11:01

亲，只有注册或登录才能下载更有用的哦

您需要登录才可以下载或查看，没有账号？注册

×

众所周知，专业功放和音响（包括有源音箱和卡包机）的发展趋势，必然是开关电源将替代传统变压器，数字功放将替代模拟功放！
从2008的北展（第十七届中国国际专业音响·灯光·乐器及技术展览会）展会上，大家都可以体验到这个趋势的强大动力和它的不可抗拒性！让我们来看看这些公司的新产品：SW009佛山蜚声（声准）、3B056番禺罗曼（PVHK）、3412广州高耳（GOER）、8A020广州原音(ISL)、8A022广州兆韵通（DETON）、8A028南海柯博、8B005广州励声、8B015广州锐高、10002恩平奥达、10006广州科昱、10023广州韵声……
有人说：“高频大功率开关电源，是一项知识面宽、跨度大、难度大、又极具风险的复杂技术”那么，是什么推动它不断快速发展的呢？是它具有传统电源无法比拟的优势！开关电源产品重量轻、体积小、功率大、效率高、适应电压范围宽、输出电压稳定等等；短短的十几年，开关电源已经打败了传统变压器，占领了几乎所有的领域，如今，传统变压器的领地就只剩功放音响业了；国外的一些大厂：皇冠（CROWN）、QSC、高峰(CREST)、LAB、Powersoft等，他们早已经全线出击，打的火热了，国内的厂商自然也都要拼命跟进！技术在进步，社会在发展；无论什么领域，旧产品总是会被新产品代替的！作为消费者，我们对于这一点不能去怀疑，我们只能顺应潮流，擦亮眼睛，规避这一波革新浪潮带给我们的风险！
面对着那么多的工厂和产品，我们要如何去分辨出优劣，如何去选择呢？对于这个问题，大家的第一个反应可能是进口和国产之分吧！目前，从高新技术总体方面来看，我们中国和欧美发达国家之间是有一定的差距；我也不否认在某些方面中国会领先或保持同步，或者说不同的方式方法之间并没有谁先进谁落后的可比性，所谓的殊途同归嘛！国外名厂能够经久不衰并且越做越大，必然有他们的优势，我们看问题一定要客观，买东西一定要理智！我自己的标准是：不买最贵的，不买淘汰的，只买合用的。当然，合用的一个必要条件是经济状况，经济条件允许，也可能会选择贵一点的进口机，或者说是更好一点的机子；没有崇洋媚外的思想，也没有发烧或攀比心态，一切从实际出发，实事求是看问题！在此，我只想探讨一下国产开关电源功放机的选购和判别，关于进口和国产的问题，并非本文的重点，不再多谈，请朋友们自行斟酌！
对于国产的开关电源功放机，本人持乐观态度！如今“中国制造”席卷全球；中国的发展不可阻挡！我坚信，凭借我们中国人的勤劳、勇敢和智慧，在不远的未来，一定能够站在世界的最顶端，引领人类的发展！国产功放机也不会例外。悲哀的是有一些开关电源或数字功放推出的太过草率，他们的不成熟产品，伤了使用者和网友的心，让一些人产生了严重的悲观态度和对国产机的抵触情绪，而这种态度和情绪会反过来扼杀为我们省钱省力的国产开关电源功放机，这些使用者和网友绝对不是崇洋媚外不支持国货，不能怪他们购机不够慎重理智，也不能怪他们有以偏概全、以点盖面的思维定势；只能怪我们国内音响业的生产厂良莠不齐乱七八糟！这就是现状；作为最终的使用者或者说是消费者，只要我们能联合起来，端正态度统一认识，我们就有力量来改变它！让国内优秀的工厂和我们共同实现双赢目标！
请注意：我们是要和国内优秀的工厂实现双赢的目标，可优秀的工厂如何判别呢？最关键的两条：第一、他必须有优良的产品和合理的价格；第二、必须有坚实的品质保障和的良好售后服务。也许你会说，这些东西谁都知道，问题是面对一堆的产品如何去分清谁优谁劣，面对一群的厂商我们又怎么知道谁有坚实的品质保障？我认为要解决这些问题，我们必须要深入到产品和生产厂的内部来做分析，带着这些问题，我们再到2008北展的展会上看看吧！

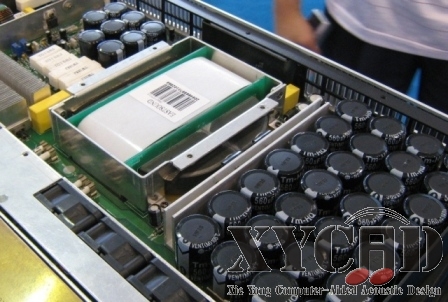

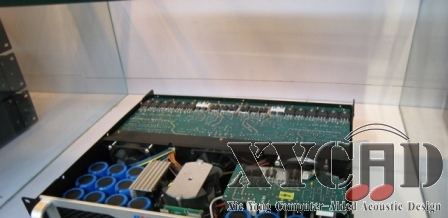

在2008北展的展会上，可以看到非常多的功放厂都推出了他们的开关电源功放机，对于这些产品，我们必须要先来研究它们的关键部件—开关电源部分！这些开关电源是从哪里来的呢？深入了解之后发现，它们的来源可以分为三类：
第一类：抄袭拷贝！LAB、QSC等品牌的开关电源都被大量抄袭，我非常赞同借鉴成功者的做法，牛顿曾说他是站在巨人的肩膀上；做功放的工厂，买世界上最好的产品回来研究，经过“测试分析→分解研究→发展改进→全面超越”的过程，对人类社会做出贡献，无可厚非！严重鄙视那些以赚取最大利润为目的的抄袭者，他们舍不得花钱培养自己的技术力量，却拼命去盗窃别人的研究成果！这也许就是企业家和奸商的区别吧，我是坚决拒绝和奸商做生意的！这并非不明智，恰恰相反，和奸商做生意才是最不明智的。法律和道德在他们面前远不如金钱重要，作为他们的客户，你只能得到骗钱的谎言和有问题的假冒产品！一位在专业功放厂做过多年产品研发的朋友告诉我，开关电源技术远比功放复杂的多，抄板出来没有问题的可能性几乎为零！而最大的问题是在元器件，难点又有三类：1、驱动IC，2、功率器件，3、磁性元件。其中最关键最难搞懂的就是磁性元件，这些磁性元件的特性没有仪器可以全面准确的测试出来，而国内的磁性元件生产工艺又相对落后，做开关电源就必须针对磁性元件来调整驱动电路和功率器件，这就需要掌握开关电源技术，所以说不精通技术的拷贝是难以成功的；可笑的是，有很多问题拷贝者自己都不知道，他们自认为只要基本功能正常就算成功了！而他们的老板，都有一个共同特点，就是不要求他的工程师具备相关的专业知识和实践经验（就是不愿意出钱请高手），只要能照着做出来就可以了！有一位老板自诩他的成功模式：“原厂卖第一批，我就卖第二批到最后一批，赚钱最快，哈哈！”兴奋之情溢于言表，这种唯利是图专做假冒产品的老板做出来的东西，你敢买吗？
第二类: 自行开发! 我极为佩服能够坚持自行开发开关电源的功放厂，是他们在为本行业创造未来！可叹的是，这种自主研发者目前在国内所占比例太低；由于技术上跨行业（音响→开关电源），基础薄弱和经验不足，自主研发难度极大，风险极高；他们要经过漫长的专业知识积累和花费巨大的实践摸索过程，才能最终开发出自己的机型。但这一类的产品在现阶段也有一个深层次的问题；就是在时间和竞争对手的压力下，公司高层和他们的业务人员已经没有耐心继续等待，他们把这种压力放大后转嫁到负责研发的工程技术人员身上，不堪重负的工程师们为了摆脱这种压力，他们会怎么做呢？第一种方式：建议业务先把产品推出去，以后再慢慢改进！第二种方式：尽量掩盖问题，不让高层领导和业务人员知道，等有时间了再来解决，或者是被发现了之后再来解决。第三种方式：不要去做那么多测试了，只要基本功能正常就行了！这类陷阱我们一定要非常注意，有很多前辈朋友就是被这类陷阱打掉了对国货的信心和热情！在这里，我想代表广大使用者，郑重请求有远见卓识的老总们，请您务必帮我们把好这一关。水能载舟，也能覆舟；是太宗皇帝李世民说过的话，对吧！不好意思，见笑了，我又在关公面前耍大刀了！
第三类: 电源外购! 他们会找一家专做功放开关电源的工厂，来个所谓的强强联合，优势互补！拿专业电源厂的功放专用开关电源，配合他们自己现有的成熟功放，快速开发出新的机型、新的系列；来抢占这正在崛起的市场。我们不得不承认，这种方式确实是上上策！也难怪有位做功放的朋友跟我炫耀，他们找到了一个专门做功放用开关电源的工厂，有很先进的电路和非常稳定的性能，经过了二十几家专业功放厂的严格测试磨练，电路成熟度极高，现在正在被他“严酷折磨”，相信他们厂很快就会有顶级的开关电源功放机了！静心下来仔细想想，我真正明白了一位专家讲过的“走专业化之路才是提高国内企业竞争力的捷径和正途”的道理。因为专业化才能规模化，规模化产量才会大；量大，生产成本才会低；量大，使用者必然更多，隐性问题被发现并改进的机会就会变大，速度也会变快，技术进步自然会更快！对于功放厂的工程师来讲，自己做的和外购来的，要求自然不同；对于别人做的嘛，要求当然要更严格一点的啦，哈哈！
了解了开关电源的来源，我们还要来看看开关电源的电路主架构。我先声明一点：本人不是搞技术的，我知道的只是道听途说的一些东西，如果有您看不下去的错误，请您一定要指正一下，让我再多懂点道理；感谢的话就不多说了，但感谢的事咱一定要做的啦！
先来看看我是怎么分的吧：第一类应该是反激电源，大多是仿LAB的电路架构（主控IC用UC3851或类似）；这类电路具有一定的稳压能力，变压器较大，硬开关；这种架构，屏蔽和滤波一定不能马虎，并且要在功放电路上把高音（约18Khz以上的频率）切掉一部分，声音才会柔和动听。这类结构对驱动电路、功率器件和磁性元件的要求都非常高，稍有不慎就可能会有输出电压升高的危险，甚至烧毁器件发生爆炸！它的优点是电路简单成本较低。第二类是传统半桥电路如KA3525+IR2110的架构，这些大多是仿QSC的，一般做法是废掉稳压功能，做成电子变压器结构，输出电压会随输入电压变化而变化，但不会有输出电压飙升的危险，电压响应速度快，对器件要求相对较低；如反激电路要求功率器件耐压要大于800V，而半桥电路只要500V就够了；反激电路要求变压器必须中间研磨有精准的空气隙，半桥电路没有要求等等。半桥电路输出正负电压对称性也会比反激电路好一点；但这类电路要求必须有恰当的死区时间，必须有良好的过电流保护功能，否则也有爆炸的危险！第三类是LLC谐振半桥电路架构，这类电路架构会比第二类的半桥电路更加稳定可靠一些；可以做到零电压切换，干扰也会更小一些。有一些专业电源厂甚至采用集成了微型MCU控制单元的智能数字电源控制模块，来驱动LLC谐振半桥电路（注：MCU--中文名称为多点控制单元，又称单片微型计算机，是指随着大规模集成电路的出现及其发展，将计算机的CPU、RAM、ROM、定时数器和多种I/O接口集成在一片芯片上，形成芯片级的计算机，为不同的应用场合做不同组合控制），我想这样的产品稳定性和可靠性应该会更高吧，也更先进一些吧。除了上述几类已经面世的产品之外，听说还有两类正在研究开发之中：1、具备真正的有源功率因数校正（APFC）预稳压前级＋LLC谐振半桥；2、全桥移相软开关电路。对于这两类电路，我知道的太少，不敢说什么。希望了解的人能来讲讲，让大家多了解一些！

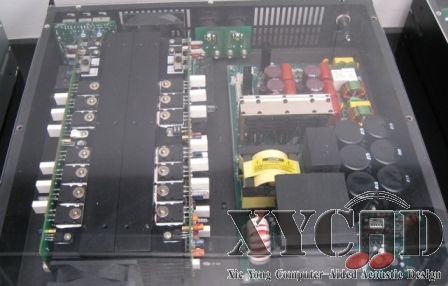

最后一项也是最重要的，必须要说的。我认为不管做什么产品，最重要的是态度，是社会责任感，必须要认真负责，要一丝不苟！看声准参展的机，机箱上盖换为压克力板后，压克力板上钻的螺丝孔位置和机箱之间配合的分毫不差，并且还做了沉孔处理，足见其认真程度！只是他们拿掉了的线材，不能不让人怀疑他们产品的成熟度。还有一些厂商，把功放机的环牛拿掉，直接买个开关电源放上去，这就算是有了开关电源的功放机了，连我这种不懂技术的人都觉得可笑！你能把它卖出去吗？醒醒吧！老板们，别再自欺欺人了，谁都知道传统的环牛和开关电源是不一样的东西，何况还有很多洋鬼子在展馆转悠，可别丢了咱中国人的脸啊！我说的有点过火了，对不起，可我实在是忍不住呀，请您见谅！哎，咱就是恨铁不成钢呐！
我已经说的太多了，就此打住！我不想被有些人骂。
