DIY平板低频陷阱分享

[复制链接]

51

主题

1036

帖子

11万

积分

钻石会员

Rank: 13Rank: 13Rank: 13Rank: 13

积分
110166

专家勋章版主勋章

QQ
发表于 2012-5-21 22:44 | 显示全部楼层 |阅读模式
涉及音响灯光机械视频方案从此不求人,秒拿预算!

亲,只有注册或登录才能下载更有用的哦

您需要 登录 才可以下载或查看,没有帐号?请注册

x
本帖最后由 v606 于 2012-5-21 22:47 编辑

前段时间利用空闲时间,按照BBC-A10吸声结构DIY了两个平板低频陷阱,这是一种menbrance traps薄板共振吸声器,按BBC官方说法,A10可以有效的降低50Hz-100Hz的驻波,大家有兴趣可以去BBC主页看看相关资料。
http://www.bbc.co.uk

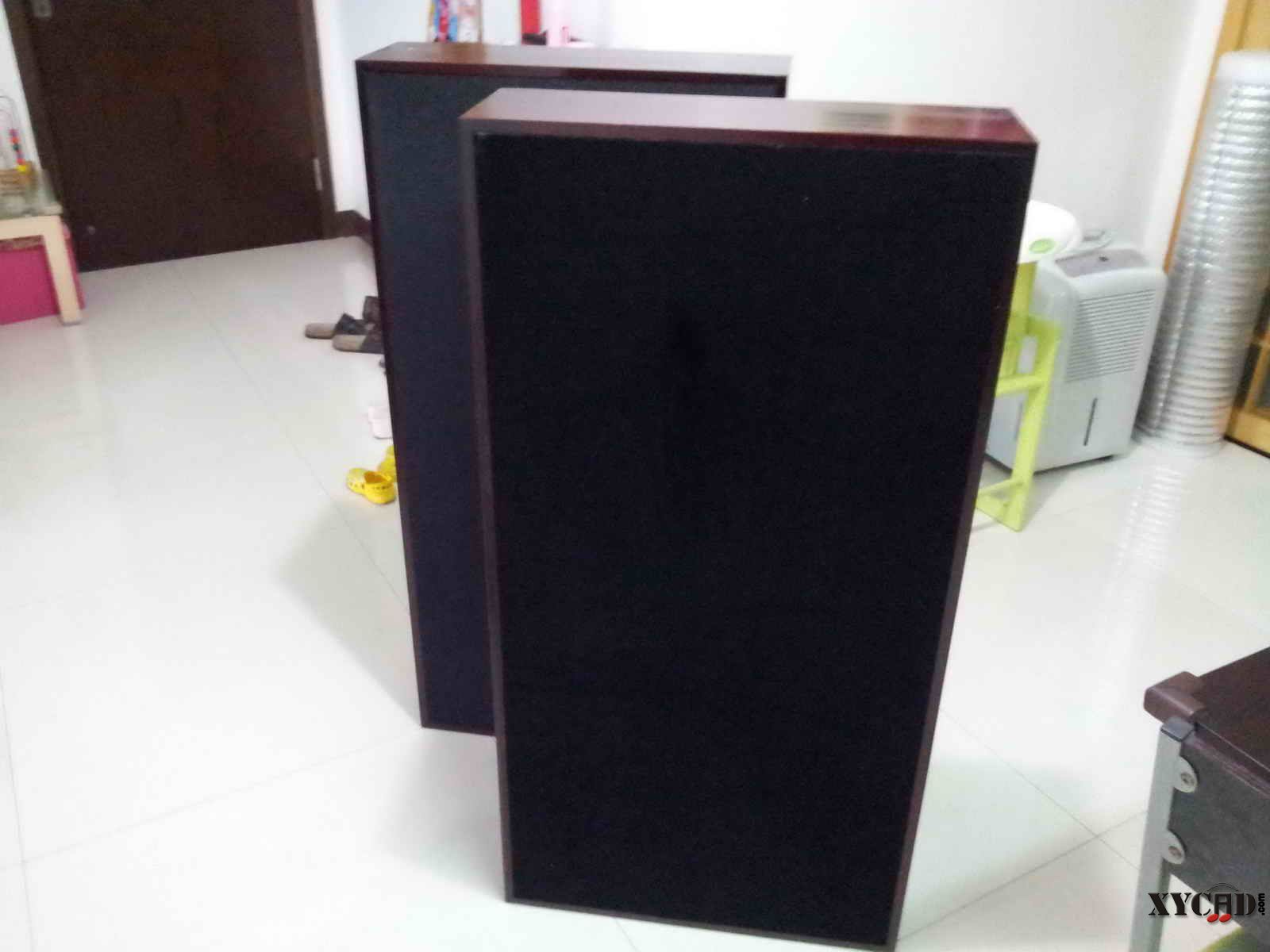

完工后的低频陷阱卖相还是很令人满意的{:6_162:}

放置房间里测试是否起作用
由于M-AUDIO声卡和测试麦都已外借,手头上无像样的测试设备,本次没有使用SIA Smaartlive软件测试,用XTZ Room Analyzer简单测了一下,极度业余,各位DX请手下留情,将就看看

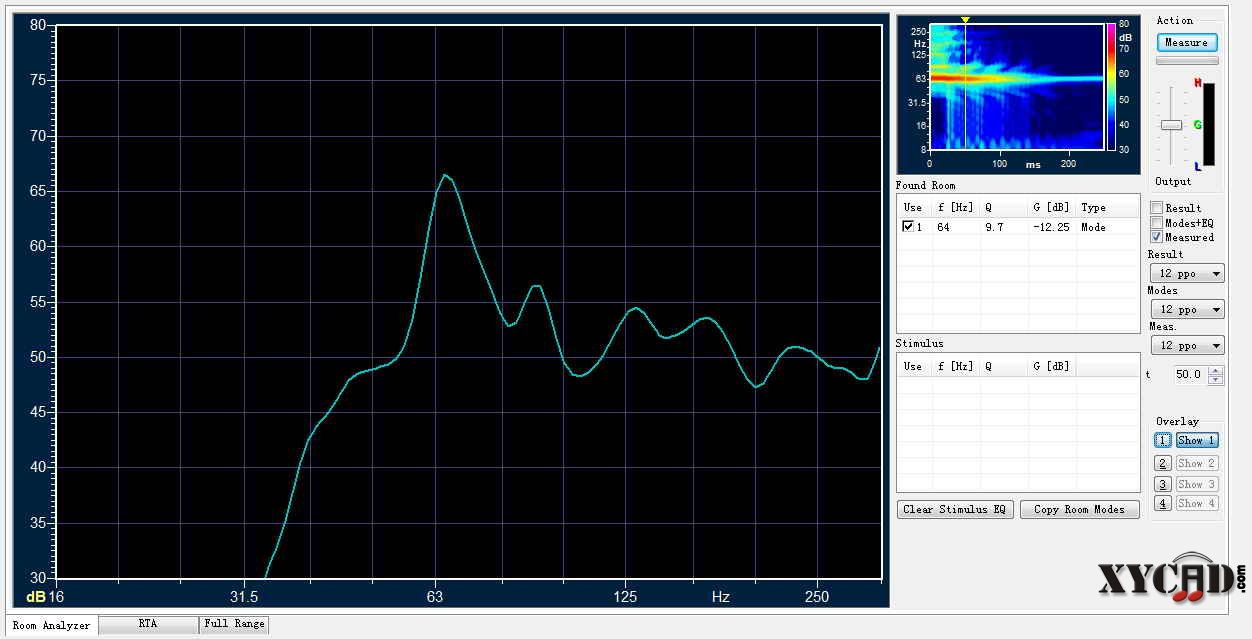

放置低频陷阱前的房间模式,64Hz有强烈驻波



放置低频陷阱后的房间模式,驻波无改善

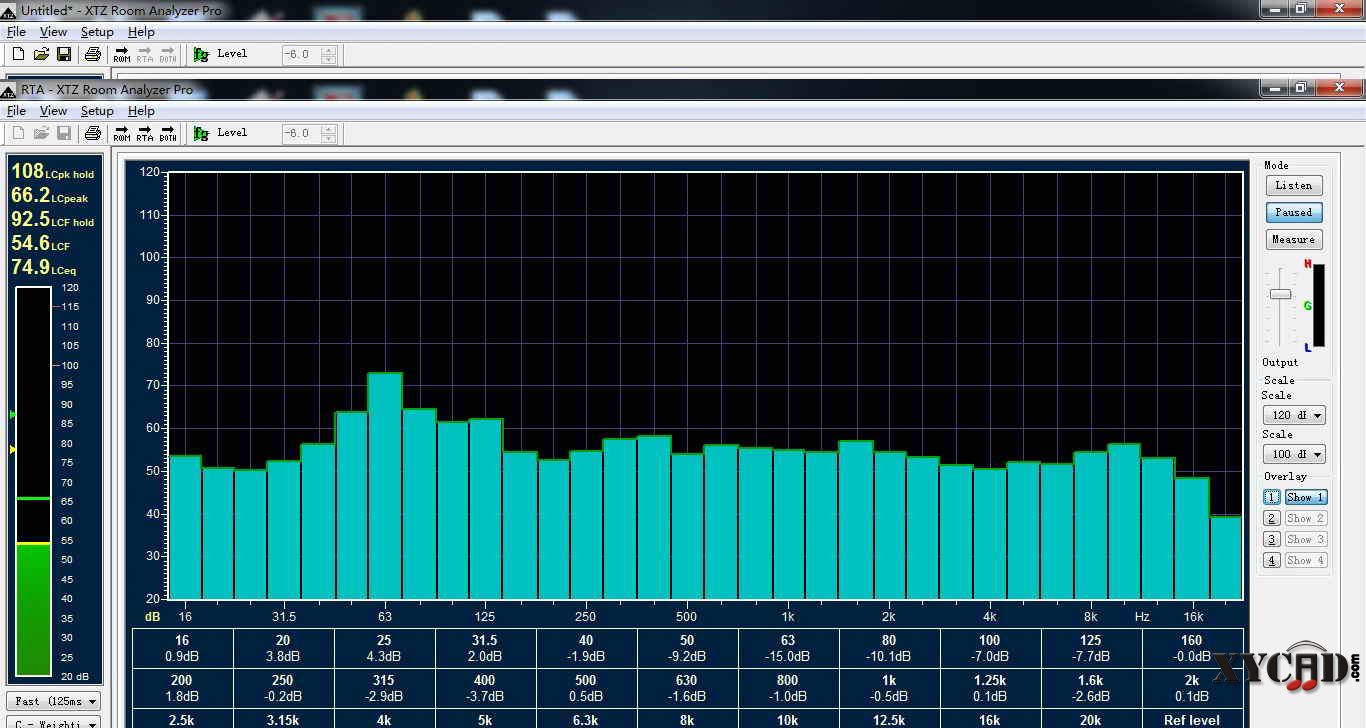

放置低频陷阱前的RTA测试,63Hz超过15dB

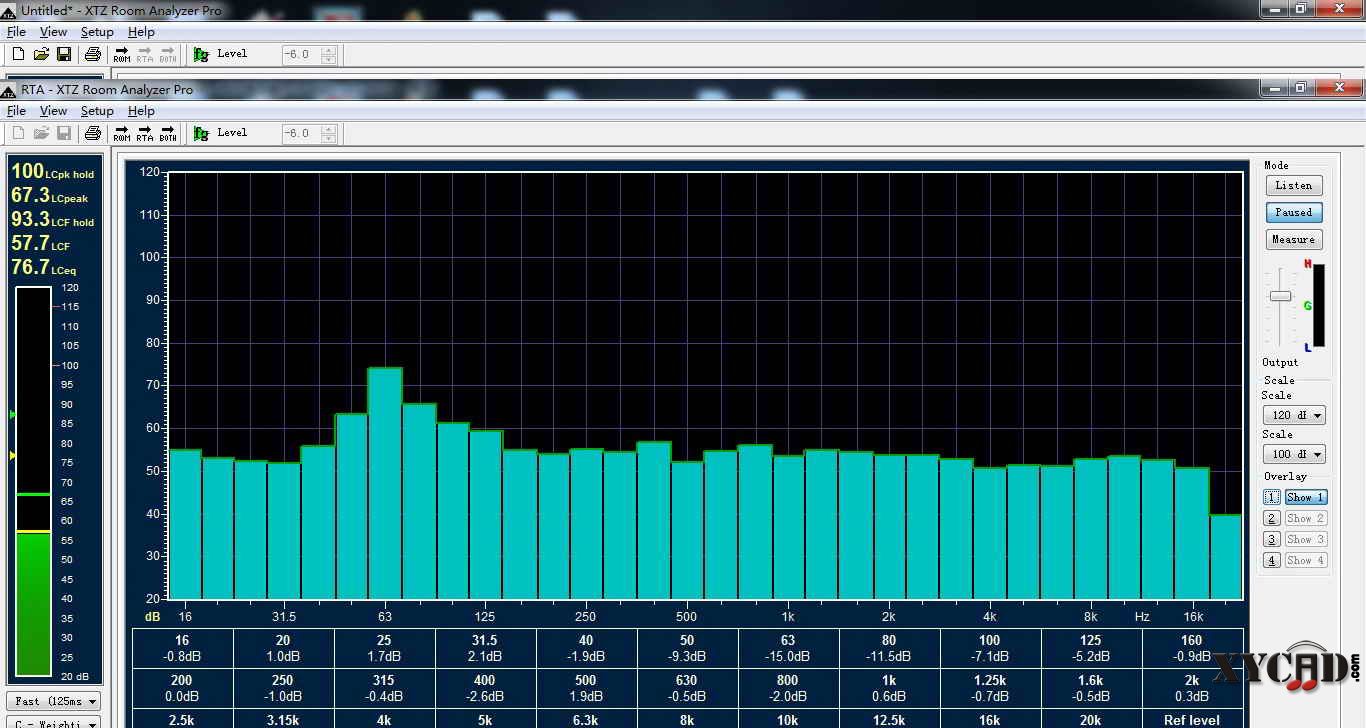

放置低频陷阱后的RTA测试,情况无改善


按照menbrance traps薄板共振吸声器的吸声原理分析,这次DIY的陷阱的薄板是用白乳胶粘贴,外加枪钉固定,估计是密封功夫做得不好,导致测试失败,下次尝试在内层再打一层玻璃胶。

失败了,心情异常低落……{:6_149:}

失败乃成功之母,看来还要认真领会,努力尝试。

树欲静而风不止……
每当困难的时候我就念藏经:“噢嘛呢哞嘛哄”,翻译成英文就是:All money go my home!

13

主题

1547

帖子

13万

积分

版主

Rank: 7Rank: 7Rank: 7

积分
136253

版主勋章专家勋章

QQ
发表于 2012-5-23 08:38 | 显示全部楼层
支持你,希望下次能看到你成功的帖子{:6_161:}
只做技术,不做商务。

51

主题

1036

帖子

11万

积分

钻石会员

Rank: 13Rank: 13Rank: 13Rank: 13

积分
110166

专家勋章版主勋章

QQ
 楼主| 发表于 2012-5-23 17:53 | 显示全部楼层
回复 2# ivan
谢谢ivan版支持!

0

主题

101

帖子

630

积分

手机绑定用户组

积分
630

专家勋章版主勋章

发表于 2012-6-9 23:45 | 显示全部楼层
支持你{:6_167:}

0

主题

153

帖子

5万

积分

钻石会员

Rank: 13Rank: 13Rank: 13Rank: 13

积分
57619

专家勋章版主勋章

发表于 2012-6-10 18:48 | 显示全部楼层
平板低频陷阱密封共振是关键,支持一下

25

主题

1321

帖子

5万

积分

版主

XYCAD Team

Rank: 7Rank: 7Rank: 7

积分
59152

专家勋章版主勋章

QQ
发表于 2012-6-26 19:37 | 显示全部楼层
回复 3# v606


    606加我的QQ和你探讨下薄板的问题

25

主题

1321

帖子

5万

积分

版主

XYCAD Team

Rank: 7Rank: 7Rank: 7

积分
59152

专家勋章版主勋章

QQ
发表于 2012-6-26 20:58 | 显示全部楼层
你那个表面是不是布,布和板之间是碰到一起的吗?
QQ:478944965  TEL:15052333377
舞台机械 舞台设计 施工 江苏凤城

51

主题

1036

帖子

11万

积分

钻石会员

Rank: 13Rank: 13Rank: 13Rank: 13

积分
110166

专家勋章版主勋章

QQ
 楼主| 发表于 2012-6-26 21:37 | 显示全部楼层
回复 7# 毛林
表面用了绒布装饰,其实不用也行;绒布是蒙在薄板上,估计也对薄板有阻尼作用,影响共振吸音效果

8

主题

741

帖子

19万

积分

钻石会员

Rank: 13Rank: 13Rank: 13Rank: 13

积分
191918

版主勋章专家勋章

QQ
发表于 2012-6-27 08:19 | 显示全部楼层
有一个影院论坛里,有不少关于"低频陷阱"的讨论,楼主可以去看看:
如:国外低频陷阱制作资料
http://www.hd199.com/thread-198274-1-1.html

51

主题

1036

帖子

11万

积分

钻石会员

Rank: 13Rank: 13Rank: 13Rank: 13

积分
110166

专家勋章版主勋章

QQ
 楼主| 发表于 2012-6-28 21:10 | 显示全部楼层
回复 9# 廖喇叭
感谢廖大哥关注和指点,这个论坛兄弟经常去,也在大头前辈身上学了不少。
不过国内暂时找不到更详尽的资料,所以常规的吸音陷阱难以精确控制频率,而共振陷阱在实际应用中存在不少限制,真的很无奈
