调音台USB声卡应用Smmart探讨

rhh658 · 发表于 2013-2-17 12:36

调音台USB声卡应用Smmart探讨
一直以来我们都在为了更好的运用Smmart软件而去苦苦地寻找价廉物美的音响设备,如USB声卡、调音台、测试麦克风等等,终于我找到了一款集成了12路调音台10进2出24bit/192Khz的USB声卡的设备Helix Board系列调音台、今天已经发函联系国内总代理商，但还没有拿到真机进行进一步Smmart应用的测试。因此开展这个活动，希望有更多的朋友相应多提点建议或点评。该产品在淘宝网上的价格在2000元左右，我想可以到总代理哪里拿到更加实惠的正品行货，因此现在发布出来供大家鉴赏：

Helix Board 12 Plus是丰尼克最新Helix Board系列调音台。一款192kHz采样的USB2.0调音台，它可以支持8路独立通道和2路返回监听信号，延迟几乎是零。用户可以利用主输出、ALT3/4、AUX1、AUX2进行192kHz以下录音。Pre/Post开关允许用户通过USB 2.0输出推子前推子后信号。Helix Board 12 Plus内置100种32/40Bit数字效果器、延迟和脚踏板输入接口。内置4路低噪音麦克风/线性放大器，每通道配75Hz低切滤波器、48V幻想供电和双立体声线性输入。每通道有一个3段EQ均衡器和一个ALT 3-4总线输出按钮，通过立体声辅助型号可以非常轻松的监听每一路输入的信号。RCA立体声接口可以同时支持数字和模拟信号的回放和录制。Helix Board 12 Plus还内置了2路辅助发送、2路立体声辅助返回、立体声平衡主输出和效果器监听，监听音箱/耳机监听矩阵和Steinberg Cubase LE4制作软件。

技术指标：

12路输入超低噪音小型调音台
内置USB2.0接口，10路零延迟独立输出
采样率高达24Bit/192kHz
每通道都预置了一个带前带后切换按钮，可以对比低切、EQ前后的效果
内置100种32Bit/40Bit数字效果器
通过选择ALT3/4、AUX1/2来发送主输出信号，作为9/10通道
4个单声道麦克风/线路输入
2立体声通道，2立体声辅助返回，2辅助发送
每通道都带3段EQ、75Hz低频滤波器、48V供电
立体声辅助发送可以监听每通道的信号
ALT 3-4立体声总线输出
标准60毫米主输出推子
高阻抗耳机输出
兼容XP/WIN7/VISTA/MAC
赠送正版Steinberg Cubase LE制作软件

附件是该调音台的中英文使用说明书，其中的调音台电路图可以看到它的工作原理和设计思路的巧妙------这对灵活运用它是很有作用的

um_HelixBoard12Plus_en_es_cn.part1.rar (1 MB, 下载次数: 869)

um_HelixBoard12Plus_en_es_cn.part2.rar (1 MB, 下载次数: 885)

um_HelixBoard12Plus_en_es_cn.part3.rar (1 MB, 下载次数: 868)

um_HelixBoard12Plus_en_es_cn.part4.rar (1 MB, 下载次数: 802)

um_HelixBoard12Plus_en_es_cn.part5.rar (256.21 KB, 下载次数: 916)

rhh658 · 发表于 2013-2-17 12:39

先自己顶下{:6_156:}

isfahan · 发表于 2013-2-17 12:57

个人以为一般应用下2进2出的USB声卡已经足够Smaart测试用途了。

rhh658 · 发表于 2013-2-17 13:06

本帖最后由 rhh658 于 2013-2-17 13:18 编辑

2进2出的USB声卡的价格从几百到几千元不等,好像中端点的USB声卡在千元左右,想必用这个台子的多路输入在做整个前后级系统\扬声器系统的各个环节的测试时会更方便,而且没有事的时候还可以玩玩

rhh658 · 发表于 2013-2-19 20:05

已经联系好丰力克中国区总代那里了,货在途中;试用报告待测试后发布{:6_160:}

rhh658 · 发表于 2013-2-20 22:07

本帖最后由 rhh658 于 2013-2-20 22:20 编辑

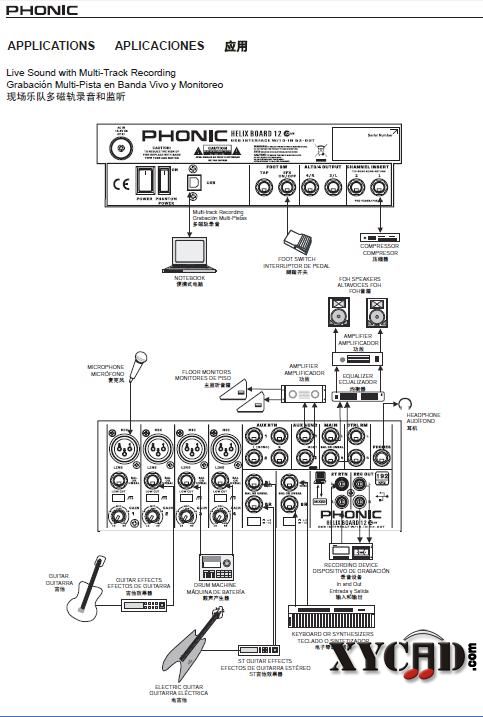

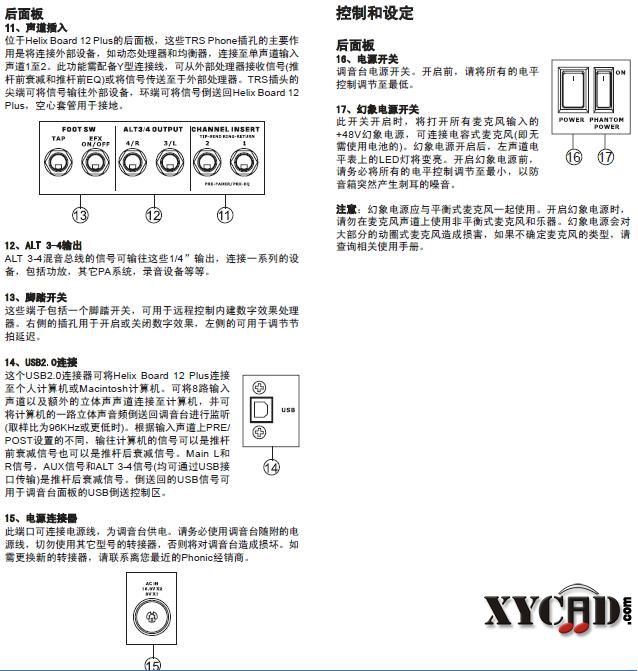

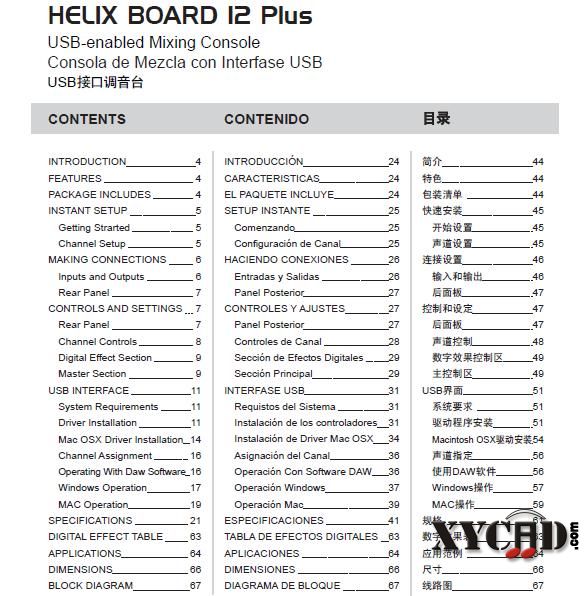

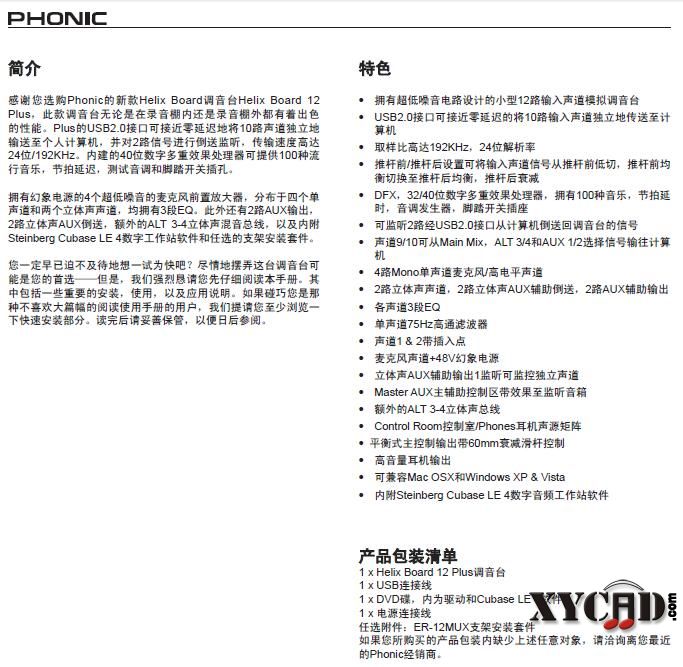

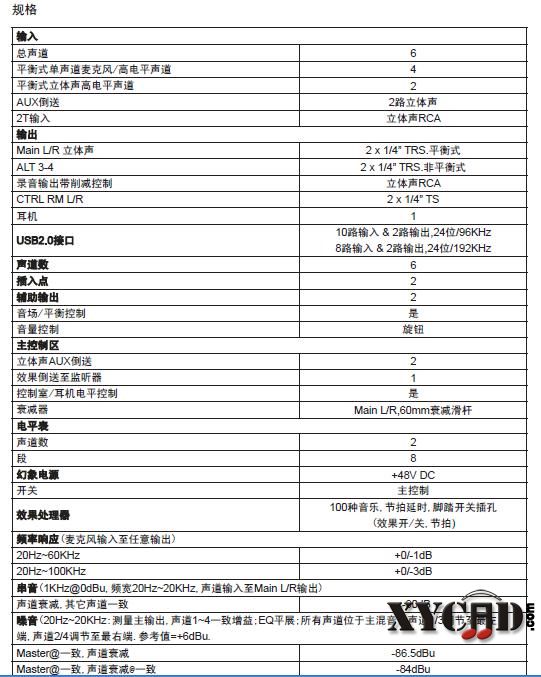

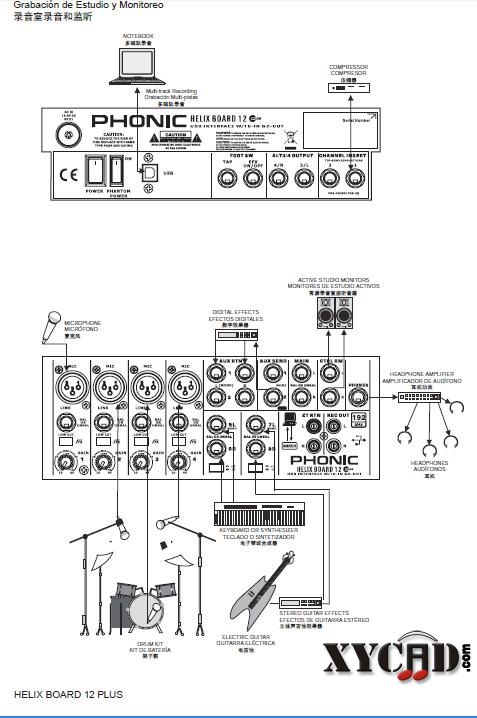

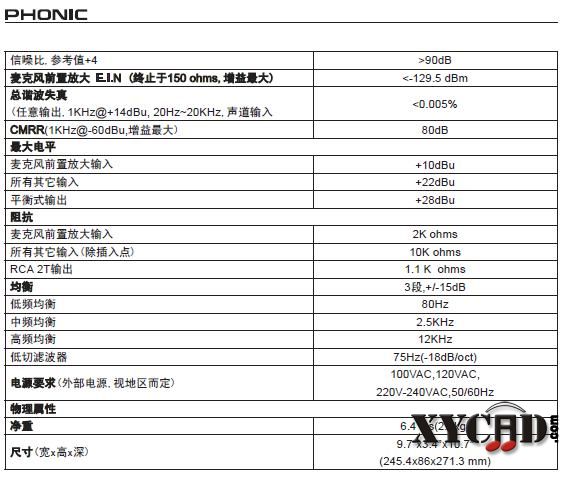

闲来无事,做了几张图片贴贴好了;

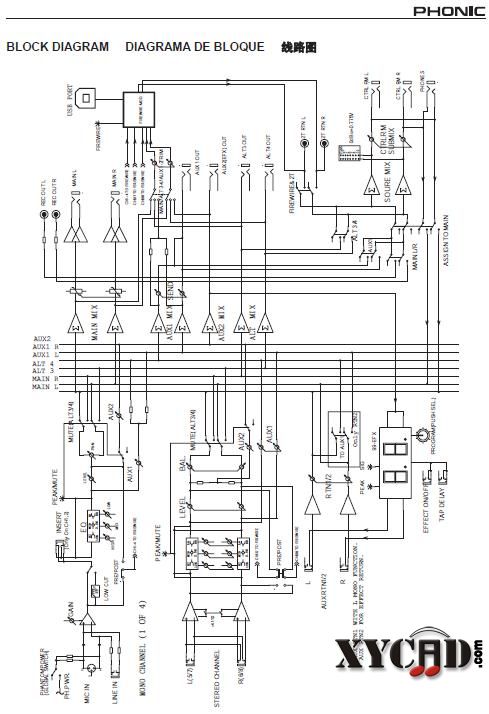

现在会看电路图的人不多了,其实这个图纸很重要;丰力克phonic的产品资料做的很详细,这点百灵达就应该多学习下;而且phonic的这个系列产品的技术规格达到了主流的24bit/192khz/usb2.0/10进2出,百灵达,雅马哈等产品还停留在16bit/48khz\2进2出的水平上,当然他们的纯数字调音台还是可以;还有一点就是大厂产品难得质优价廉;

slamsjl · 发表于 2013-2-21 16:44

回复 1# rhh658

就是个说明书，有啥子原理哦

rhh658 · 发表于 2013-2-22 21:36

本帖最后由 rhh658 于 2013-2-22 21:37 编辑

今天非常郁闷的是我定的HelixBoard 12 Plus 结果发来的是HelixBoard 12 firewire mkll;这个是火线接口的,用不了,只能退货;简直不敢相信的是雅登音响会这样办事,我到它哪里直购,它要我通过它的的经销商处拿货,而且我以短信方式发了几条HelixBoard 12 Plus ,经销商说将我的短信转发给雅登,这样都会出错??????在问下去会要到3月底才有货,可以退款,晕倒啊,它怎么不错发HelixBoard 12 Universal给我啊{:6_159:}

rhh658 · 发表于 2013-2-22 23:11

终于得到<广州音频驿站>陈泰利老板的大力支持,心里总算舒坦了很多.又要静静的等待了

rhh658 · 发表于 2013-3-28 13:34

HelixBoard 12 Plus 声卡调音台已经收到货，整个台子分量蛮重的。由于近段时间比较忙，只是加上台子听听音乐煲机，发现由于使用外接电源的缘故，台子时间长了发热量比较大，声音朴实、层次清晰。具体测试待实践后整理张贴。
