逻辑分析仪 LA5034

hantek123

登录/注册后可看大图 产品	登录/注册后可看大图 LA5034
登录/注册后可看大图                   排线	登录/注册后可看大图                    USB 数据线
登录/注册后可看大图 测试夹

3．其它图片：

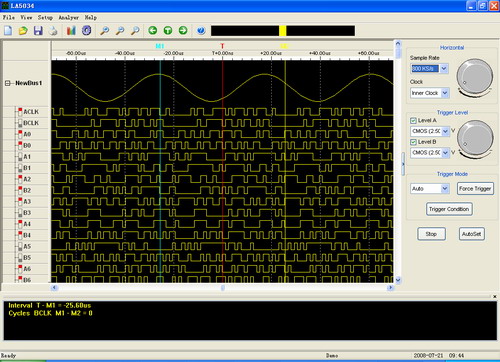

登录/注册后可看大图

登录/注册后可看大图

LA5034逻辑分析仪是专门用于观测数字信号的测试测量仪器，它具有多线示波器和其它自动测试仪器的优点。 采用先进的大规模集成电路，整合了USB 2.0 、CPLD 、FPGA、高频数字电路、嵌入式系统等先进技术，采用USB2.0供电即插即用，相对于传统的台式逻辑分析仪具有更高性能价格比，携带方便，简单易用，扩展性好等优点，是替代传统设备的最佳选择。
LA5034 是一款500MHz ,34通道高性价比逻辑分析仪，可用于各种数字电路的开发、测量、分析和调试工作，是电子研发，电子测量工程师，高校师生的科研开发和教学的得力助手。LA5034同时也是一款拥有多种崭新测量手段的仪器。
1．   具有足够多的输入通道，能同时观测很多路数据流信息或控制信息，并以某种方式捕捉窄脉冲干扰。
2．   具有延迟能力，能够捕捉所需观察点前后的波形，具有多种捕捉数字信息的功能。
3．   具有存储记忆能力，能看到偶然的出错信息，并可以从记忆下的状态中寻找故障源。
4．   具有直观而灵活的显示方式，便于动态分析，能进行信息的变换，可以用二进制，十进制，十六进制或ASCII码显示信息，方便程序的修该和调试。

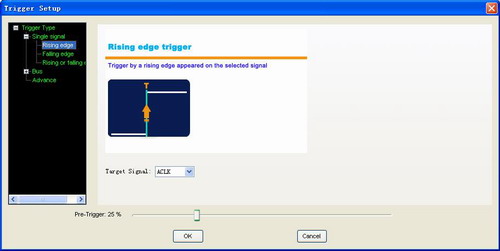

5．   具有多种触发方式，可以在很长的数据流中，对所观察分析的那部分信息做出准确的定位，从而捕获对分析有用的信息，对于软件分析，它可利用其触发功能跟踪运行的程序。对于硬件分析，触发功能可以检测并显示系统中存在的干扰和毛刺。
6．   可靠的毛刺检测能力。由于数字电路的竞争现象，信号间串扰、外界干扰和电源藕合等因素，常常使信号中夹杂着不规则的毛刺，这会引起电路运行出错。逻辑分析仪能够通过特殊的毛刺检测技术捕捉并显示毛刺。


5. 硬件指标
通道数量
34

输入阻抗
200K (C=10p)

输入电压范围
-60V~60V

电压域值范围
-6V~6V

最大采样速度
500 MHz

最大输入信号带宽
150 MHz

最小时间分辨率
2ns

采样深度
2KSample

存储深度
68Kbits

压缩模式最大数据记录时间
10hour

压缩模式最大采样速度
200 MHz

触发器最大工作速度
250 MHz

兼容输入
TTL,LVTTL,CMOS,LVCOMS,ECL,PECL,EIA

静电保护区
15KV

主机接口
USB Port

使用温度
-10℃~60℃


主营业务：电脑USB为基础的虚拟示波器的DSO-2090 USB,DSO – 2150 USB,DSO – 2250 USB DSO2300 USB  DSO-5200 USB ，DSO-5200A USB ，任意波形发生器的DDS – 3005 USB 。逻辑分析仪LA5034
联系人：赵安宪  联系电话：86-13570830256   Email:sdqd158@yahoo.com.cn
